Что такое экранирование электромагнитных помех? Полное руководство по технике, материалам, дизайну и применению

Введение

При разработке современных электронных устройств поток информации - это все. Но этот идеал оказывается под угрозой, когда устройство не проходит сертификацию или когда таинственный шум подрывает его работоспособность в полевых условиях. Причина - вездесущая сила: электромагнитные помехи (EMI). Обеспечение надежной защиты от электромагнитных помех превратилось из нишевой инженерной проблемы в фундаментальный конструкторский императив. От критически важных аэрокосмических систем до потребительских устройств - успех вашего проекта зависит от умения управлять ими, что является ключевой задачей для любой команды разработчиков.

Данное руководство предлагает инструменты для такого мастерства. Мы выйдем за рамки теории, чтобы преодолеть разрыв между наукой об экранировании и практическими методами, материалами и принципами проектирования, которые лежат в основе эффективных стратегий экранирования. Это взгляд на то, где физика и точная инженерия встречаются, чтобы обеспечить функциональность, надежность и соответствие нормативным требованиям, превращая вашу разработку из прототипа в продукт, готовый к продаже.

Что такое электромагнитное экранирование и почему оно имеет значение

Электромагнитные помехи (EMI) - это любая электромагнитная энергия, оказывающая негативное влияние на работу электронного устройства и его электрических цепей. Это один из видов электромагнитного загрязнения. Его источники повсеместно присутствуют в современных изделиях: от высокочастотных тактовых сигналов процессоров, резких коммутационных токов источников питания до радиочастотных помех (RFI) от беспроводных модулей, излучающих радиоволны. Когда эта энергия попадает в схему, она превращается в шум, который снижает производительность.

Последствия реальны и конкретны. Для коммуникационного устройства это может означать повреждение потока данных, потерю данных и снижение пропускной способности. Для чувствительного аналогового датчика это может привести к неточным показаниям. Для цифровой системы это может привести к прерывистым и трудно диагностируемым логическим ошибкам. В системах, критически важных для безопасности, таких как медицинское диагностическое оборудование или автомобильные блоки управления, последствия гораздо серьезнее, они могут привести к неправильным показаниям или катастрофическому функциональному отказу и даже повлиять на человеческий организм. По мере роста плотности компонентов и увеличения рабочих частот, особенно в секторах 5G и IoT с 2025 года, вероятность возникновения таких помех растет в геометрической прогрессии.

Помимо производительности, нормативная электромагнитная совместимость является обязательным требованием. Такие организации по стандартизации, как Федеральная комиссия по связи (FCC) в США и Международная электротехническая комиссия (IEC), устанавливающая стандарты в Европе, устанавливают строгие ограничения на излучение устройства. Несоблюдение этих стандартов не позволит продукту легально продаваться. Поэтому качественное экранирование электромагнитных помех - это не дополнительная функция. Это ключевая часть электронного дизайна, жизненно необходимая для достижения эксплуатационной надежности, целостности характеристик и легального доступа на рынок.

Наука, лежащая в основе экранирования электромагнитных помех: Как это работает

Эффективность экранирования электромагнитных помех основана на законах электромагнетизма, наиболее известной иллюстрацией которых является идея клетки Фарадея. Клетка Фарадея - это комната или другое ограждение, полностью окруженное проводящим материалом. Когда клетка подвергается воздействию внешнего электромагнитного поля, в проводящем материале возникает электрический ток. Этот ток создает противоположное электромагнитное поле, которое эффективно аннулирует влияние внешнего поля на внутреннюю часть корпуса.

Экранирование электромагнитных волн экраном происходит двумя основными способами: отражением и поглощением.

• Отражение: Когда электромагнитная волна попадает на проводящую поверхность, возникает несоответствие между волной, проходящей по воздуху, и волной, входящей в проводник. Это несоответствие приводит к тому, что большая часть энергии волны отражается от экрана. Чем выше электропроводность материала, тем больше рассогласование импеданса и тем эффективнее отражение. Это наиболее распространенный механизм экранирования на низких частотах.
• Поглощение: Часть электромагнитной волны, которая не отражается, проникает в экранирующий материал и поглощается при прохождении через него. Это поглощение вызвано преобразованием энергии волны в тепло в результате тока, индуцированного в конечной проводимости экрана. Поглощение пропорционально частоте волны, толщине и проницаемости экранирующего материала. По этой причине для магнитного экранирования часто используют более толстые материалы и магнитные материалы с высокой магнитной проницаемостью.

Общая эффективность экранирования (SE) материала представляет собой сумму потерь на отражение и поглощение (и третий, обычно незначительный, фактор для многократных внутренних отражений). Она является мерой ослабления электромагнитного поля экраном и обычно указывается в децибелах (дБ).

Общие методы и уровни экранирования электромагнитных помех

Единого решения для борьбы с электромагнитными помехами не существует; вместо этого применяется целый ряд методов экранирования электромагнитных помех в рамках многоуровневого подхода. Экранирование, в том числе радиочастотное, может применяться на разных уровнях электронной системы, от отдельных электронных компонентов до всего узла.

Экранирование на уровне платы: Защита чувствительных компонентов

Первая линия защиты обычно находится прямо на печатной плате (PCB). Экранирование на уровне платы представляет собой небольшой металлический корпус (иногда называемый "банкой" или "экраном"), который помещается над определенными компонентами или участками схемы. Эта техника используется либо для изоляции "шумного" компонента (например, высокоскоростного процессора или радиочастотного генератора), чтобы он не излучал ЭМИ, либо для защиты высокочувствительного компонента (например, малошумящего усилителя или аналого-цифрового преобразователя) от воздействия внешних помех. Эти металлические экраны обычно изготавливаются из луженой стали или медных сплавов и припаиваются непосредственно к плоскости заземления печатной платы, чтобы обеспечить хорошее электрическое соединение.

Экранирование кабелей и разъемов: Обеспечение целостности сигнала

Кабели - один из самых распространенных путей проникновения ЭМИ в систему или выхода из нее. Их длина делает их очень эффективными антеннами, как для излучения, так и для приема помех. Экранирование кабеля - это процесс закрытия внутренних проводников проводящим слоем. Обычно для этого используется экран в виде оплетки (сплетенные медные или медные луженые провода) или экран из фольги (обычно алюминиевой). Экраны из оплетки очень эффективны на низких частотах, в то время как экраны из фольги лучше работают на высоких частотах. Часто оба варианта используются вместе. Кроме того, экранированные разъемы (например, D-sub или круглые разъемы с металлическими задними крышками) необходимы для обеспечения целостности экрана от кабеля до корпуса шкафа.

Герметизация и экранирование интерфейсов: Закрытие зазоров

Защита от электромагнитных помех хороша лишь настолько, насколько хорошо ее самое слабое звено. В любом корпусе зазоры между панелями, дверцами и местами доступа являются потенциальными точками утечки электромагнитной энергии. Экранирование интерфейсов направлено на заполнение этих зазоров. Это достигается с помощью ряда проводящих материалов, которые могут адаптироваться к неровностям сопрягаемых поверхностей. К распространенным решениям относятся проводящие экранирующие прокладки (также известные как прокладки EMI) (изготовленные из силиконовых или неопреновых эластомеров, наполненных проводящими частицами), прокладки из бериллиевой меди и проволочной сетки. Эти элементы заполняют зазоры между металлическими поверхностями, обеспечивая непрерывный низкоомный электрический путь по всему корпусу.

Экранирование на уровне корпуса: Максимальная защита системы

Экранирование на уровне корпуса обеспечивает наиболее полную защиту, полностью окружая всю электронную систему проводящим корпусом. Такой подход является оптимальным решением для контроля эмиссии и восприимчивости на системном уровне. Однако высокоэффективное экранирование с помощью корпуса - это сложная дисциплина, требующая глубокого понимания материалов, особых принципов проектирования таких элементов, как швы и отверстия, и, что особенно важно, точности изготовления.

Чтобы подробно изучить эти важнейшие факторы, мы предлагаем вам ознакомиться с нашим подробным руководством: Полное руководство по высокопроизводительному экранированному корпусу EMI.

Распространенные материалы для экранирования электромагнитных помех: Металлы, покрытия, пленки и композиты

Выбор материала для электромагнитного экранирования зависит от требуемого уровня экранирования, диапазона частот, стоимости, веса и экологических соображений. Наиболее распространенные материалы являются проводящими по своей природе и могут быть разделены на несколько основных категорий:

• Металлы: В качестве основного материала для экранирования выбирают металлы за их высокую проводимость, а различные металлы - за их различные свойства.
  • Алюминий: Предпочитается за малый вес, высокую проводимость и простоту изготовления.
  • Сталь: Оцинкованная или луженая сталь обеспечивает прочность конструкции и отличные характеристики экранирования на очень низких частотах благодаря своей магнитной проницаемости.
  • Медь: Лучше всего проводит электричество, но обычно дороже и тяжелее алюминия или стали.
• Проводящие покрытия: Они состоят из металлических частиц, таких как никель, медь или серебро, взвешенных в связующем веществе. Они могут использоваться для покрытия внутренних поверхностей пластиковых корпусов для создания защитного слоя. Это распространенная техника для бытовой электроники, где пластиковые корпуса желательны по цене и эстетике.
• Тонкие пленки и фольги: Обычно они изготавливаются из алюминия или меди и широко используются для экранирования кабелей и обмотки некоторых компонентов. Они очень гибкие и хорошо отражают высокочастотные поля.
• Композитные материалы: Композитные материалы - это материалы, разработанные для обеспечения экранирования в определенных областях применения и часто сочетающие электрические свойства с другими физическими свойствами. Новыми возможностями являются композиты на основе углеродных нанотрубок.
  • Проводящие эластомеры: Эти композиты используются в качестве прокладок и сочетают в себе герметизирующие свойства резины с электрическими характеристиками встроенных металлических частиц для герметизации зазоров в корпусах.
  • Поглотители электромагнитных помех: Это материалы, обычно ферритовые или углеродные, которые поглощают электромагнитную энергию вместо того, чтобы отражать ее, и преобразуют ее в тепло; это полезно для уменьшения нежелательных отражений внутри корпуса.

Важнейшие принципы проектирования для эффективного экранирования электромагнитных помех

Плохое проектирование может свести на нет теоретические характеристики экранирующего материала. Три принципа абсолютно важны для успеха любой реализации экранирования.

Поддержание непрерывного проводящего пути

Экран EMI должен представлять собой непрерывную электрическую поверхность. Любая щель, шов или соединение, нарушающие непрерывность наведенного тока, фактически являются утечкой. Именно по этой причине так важны токопроводящие прокладки на швах корпуса и почему экранированные разъемы должны быть надлежащим образом прикреплены к шасси. Цель состоит в том, чтобы сформировать единую проводящую массу с минимально возможным электрическим сопротивлением по всей ее поверхности.

Управление отверстиями: Проблема вентиляционных отверстий, швов и портов ввода/вывода

Ни один электронный корпус не является идеальной коробкой, полностью герметичной. Необходимы вентиляционные отверстия (охлаждение), швы (доступ) и порты ввода/вывода (подключение). Эти отверстия представляют собой "щелевые антенны" и часто являются основными источниками нарушения экранирования. Эффективность экранирования отверстия зависит не от его площади, а от его наибольшего линейного размера. Длинная, узкая щель будет пропускать гораздо больше ЭМИ, чем круглое отверстие той же площади. Как правило, апертура начинает существенно просачиваться, когда ее самый длинный размер составляет порядка одной двадцатой длины волны интересующей частоты. Это ключевой фактор в любой конструкции. Сотовая структура вентиляции или схема из множества маленьких отверстий гораздо лучше, чем несколько больших щелей для вентиляции.

Важность правильного заземления

Заземление - сложный и во многом непонятный аспект борьбы с электромагнитными помехами. Хорошее заземление обеспечивает низкоомный обратный путь для блуждающих токов, которые стекают обратно к источнику и не излучаются в виде шума. Соединение с землей очень важно для защиты от электромагнитных помех. Сам экран, включая кабели и банки на уровне платы, должен быть подключен к стабильному опорному потенциалу, обычно к земле шасси. Это гарантирует, что любая энергия, захваченная экраном, будет безопасно отведена, а не переизлучена или соединена с защищаемой схемой. Плохое заземление может привести к образованию "петель заземления", которые могут действовать как большие антенны и усугублять проблемы с ЭМИ.

От дизайна к реальности: Роль прецизионного изготовления листов в экранировании электромагнитных помех

Между идеальным дизайном на экране CAD и физически эффективным экраном EMI существует неизбежный разрыв. Этот разрыв заполняется качеством и точностью производственного процесса, особенно в случае экранирования на уровне корпуса. Точное изготовление листового металла - это не просто производственный этап; это часть самого решения по экранированию.

Ключевые принципы проектирования экранирования полностью зависят от качества их физической реализации. Эта связь очевидна в нескольких ключевых областях:

• Непрерывность швов: Дизайн, требующий плотных, непрерывных швов, зависит от производителя, который может выполнить их с минимальными отклонениями. Это достигается непосредственно за счет точной гибки, которая обеспечивает точные углы и радиусы, благодаря чему панели стыкуются идеально ровно. Без такой точности в процессе гибки образуются зазоры, которые ослабляют весь щит и делают прокладки бесполезными.
• Точность диафрагмы: Конструкция, включающая сложные соты для управления воздушными потоками, требует точности резки. Качество резки имеет первостепенное значение; например, лазерная резка позволяет получить чистые края без заусенцев. Такая точность нужна не только для эстетики - она означает, что прокладки идеально садятся на место, и нет микроскопических антенн, образуемых грубыми и неровными краями, оставленными некачественными методами резки.
• Целостность точек заземления: Целостность заземляющих соединений является не только конструктивной особенностью, но и напрямую связана с качеством изготовления сварных швов, правильной установкой вставок и надлежащей подготовкой поверхности для обеспечения низкоомного электрического соединения.
• Целостность материала и проводимость поверхности: Помимо формирования металла, процесс изготовления должен поддерживать естественную проводимость самого материала. Это включает в себя выбор правильного проводящего покрытия (например, цинк, олово или хромат) и обеспечение того, чтобы такие процессы, как сварка или термообработка, не образовывали изолирующих оксидных слоев, которые электрически изолировали бы различные части щита друг от друга.

В конечном счете, кажущийся незначительным производственный дефект, такой как неправильный угол изгиба, приводящий к зазору в шве, или неровный срез, препятствующий посадке прокладки, - это не маленькая проблема. Она может привести к катастрофическому отказу экранирования.

Как TZR помогает вам достичь мощных и эффективных решений по экранированию электромагнитных помех

Успешное создание корпуса для защиты от электромагнитных помех зависит от двух важнейших факторов: продуманной конструкции и точности изготовления. Идеальная схема окажется бесполезной, если не будут строго контролироваться производственные допуски.

Будучи профессиональным производителем листового металла для автомобильной, медицинской и возобновляемой энергетики, TZR гарантирует безупречное исполнение вашего проекта благодаря трем основным принципам:

• Совместное проектирование для производства (DfM): Наша команда экспертов DfM сотрудничает с вами на ранних этапах проектирования. Мы изучаем ваши планы корпусов, чтобы выявить и предотвратить дорогостоящие ошибки до начала производства, обеспечивая более плавный и быстрый путь от прототипа до рынка.
• Бескомпромиссная точность и возможности: Мы мастерски работаем со сталью, нержавеющей сталью, алюминием и медью. Используя передовую лазерную резку и прецизионную гибку, мы добиваемся лучших в отрасли допусков ±0,02 мм. Это гарантирует безупречные швы и плотное прилегание, необходимые для максимальной эффективности экранирования.
• Оптимизированное решение по принципу "одного окна": Мы управляем всем процессом производства под одной крышей, начиная с первоначального выбора материала и заканчивая выбором из более чем 12 специализированных видов отделки поверхности. Такой комплексный подход упрощает цепочку поставок, обеспечивает стабильное качество и ускоряет сроки производства.

Сотрудничайте с TZR, чтобы превратить ваши разработки в соответствующий требованиям, надежный и готовый к продаже продукт.

Общие области применения: Экранирование электромагнитных помех является критически важным

Необходимость в эффективном экранировании электромагнитных помех существует практически во всех отраслях электронной промышленности, но особенно важна в тех отраслях, где надежность и безопасность не являются обязательными.

• Аэрокосмическая и оборонная промышленность: Системы для авиации и военного применения, такие как авионика, системы связи и управления наведением, должны идеально работать в жестких электромагнитных условиях. Экранирование необходимо для защиты чувствительной авионики от внешних помех, таких как помехи и поля высокой интенсивности излучения (HIRF), а также для защиты систем от взаимных помех.
• Медицинские приборы: В медицинской промышленности электромагнитные помехи могут быть вопросом жизни и смерти. Диагностическое оборудование, такое как аппараты МРТ и ЭКГ, должно быть экранировано, чтобы внешние сигналы не нарушали чувствительные измерения. Кроме того, оборудование для жизнеобеспечения должно быть защищено от помех, создаваемых другими устройствами в больничной среде.
• Автомобиль: Современные автомобили представляют собой сложные системы, состоящие из электронных блоков управления (ЭБУ), датчиков и систем связи. Экранирование важно для того, чтобы шум двигателя не мешал работе информационно-развлекательных систем, а также для обеспечения надежности систем безопасности, таких как передовые системы помощи водителю (ADAS) и системы управления подушками безопасности.
• Телекоммуникации и центры обработки данных: При высокоскоростной передаче данных целостность сигнала имеет решающее значение. Экранирование применяется на уровне компонентов, плат и систем для предотвращения перекрестных помех между каналами и защиты оборудования от внешних шумов, чтобы обеспечить надежность и производительность глобальной коммуникационной инфраструктуры.

Измерение успеха: Как проверяется эффективность экранирования (SE)

Эффективность защиты от электромагнитных помех измеряется величиной, называемой эффективностью экранирования (SE). SE - это мера ослабления электромагнитного поля экраном, которая измеряется в децибелах (дБ). Чем выше значение дБ, тем выше эффективность экранирования. Для справки, снижение на 20 дБ соответствует уменьшению напряженности поля до 10% от исходного значения, а снижение на 40 дБ соответствует уменьшению напряженности поля до 1%.

Испытания обычно проводятся в специальной безэховой или реверберационной камере, чтобы отделить устройство от окружающего шума. Простейший метод испытаний заключается в размещении передающей антенны по одну сторону экранирующего барьера, а приемной - по другую. Сначала измеряется уровень сигнала на приемной антенне без экрана (E1). Затем устанавливается экран и проводится второе измерение (E2).

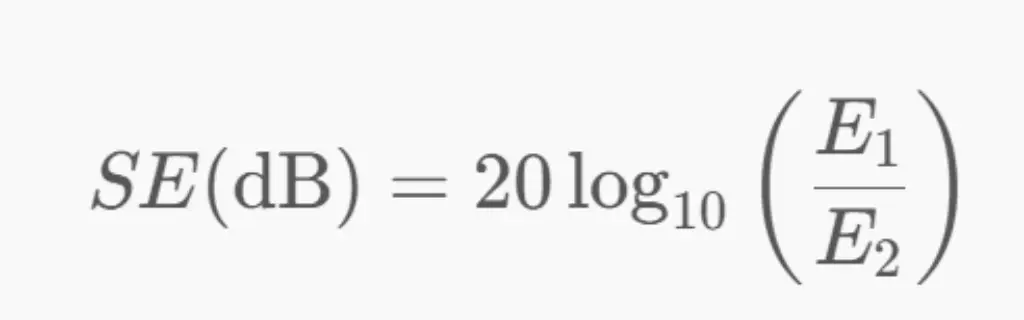

• Эффективность экранирования определяется по формуле:

Эта процедура испытаний позволяет получить эмпирические данные о работе экрана в диапазоне частот, подтверждая, что при разработке и производстве были достигнуты требуемые показатели ослабления.

Общие ошибки экранирования электромагнитных помех, которых следует избегать

Многие попытки экранирования с благими намерениями терпят неудачу из-за распространенных ошибок, которых можно избежать. В таблице ниже приведены некоторые из наиболее частых ошибок и причины их возникновения.

Заключение

Электромагнитные помехи - неизбежный факт современных технологий. Область экранирования электромагнитных помех предлагает инструменты и методы, необходимые для преодоления этой проблемы, обеспечивая надежную и гармоничную работу электронных систем без помех друг другу. Эта область требует целостного подхода, сочетающего понимание электромагнитной физики, тщательный выбор материалов и строгие принципы проектирования. Однако, в конечном счете, эти принципы хороши лишь настолько, насколько хорошо их физическое воплощение. Точность и качество изготовления - это не второстепенные соображения; это конечные, решающие факторы успеха щита.

Обеспечение такой точности при реализации вашей конструкции - важнейший заключительный шаг. Вы разрабатываете электронное изделие, требующее защиты от электромагнитных помех? Свяжитесь с нашей командой инженеров прямо сейчас, чтобы получить бесплатный отчет об оценке технологичности.
