Полное руководство по высокопроизводительному экранированному корпусу EMI

Введение

В современной электронике целостность обработки сигналов и передачи данных имеет первостепенное значение. Однако эта целостность находится под постоянной угрозой электромагнитных помех (EMI) - вездесущей силы, которая может ухудшить производительность и привести к отказу системы. Поэтому контроль электромагнитных помех стал одним из основных принципов проектирования.

Хотя эта область включает в себя широкий спектр стратегий, высокопроизводительные экранированные корпуса для защиты от электромагнитных помех являются наиболее надежным решением для защиты на уровне системы. Для читателей, которым нужен обзор всех методов экранирования, мы рекомендуем нашу вводную статью: Ваш полный справочникe - Экранирование электромагнитных помех.

В этом руководстве речь пойдет только о корпусе. Мы подробно рассмотрим принципы, материалы и важнейшие конструктивные соображения, необходимые для разработки и изготовления действительно эффективного корпуса с защитой от электромагнитных помех.

Что такое экранированный корпус EMI и почему он так важен?

Экранированный корпус EMI - это специально разработанный корпус, который используется для защиты от электромагнитных полей. Он работает за счет формирования проводящего экрана, который окружает электронное устройство или систему, чтобы нежелательная электромагнитная энергия не попадала в закрытую зону и не покидала ее. Необходимость использования таких корпусов предопределена двумя основными потребностями: надежностью в эксплуатации и соответствием нормативным требованиям.

В электронике существует широкий спектр источников ЭМИ, включая высокочастотные процессоры и источники питания, а также внешние радиочастотные (РЧ) источники. Когда эта энергия попадает в цепь, она проявляется в виде шума, который имеет практические последствия: ошибочные измерения датчиков в медицинских диагностических устройствах, искаженные потоки данных в телекоммуникационных сетях или случайные логические ошибки в автомобильных блоках управления. Эти помехи могут быть катастрофическими в системах, критически важных для безопасности, включая аэрокосмическую авионику или промышленную робототехнику.

Государственные и международные организации, такие как Федеральная комиссия по связи (FCC) в США и Международная электротехническая комиссия (IEC), устанавливают очень высокие ограничения на уровень электромагнитного излучения, которое может производить продукт. Продукт, не соответствующий этим стандартам электромагнитной совместимости (ЭМС), не может быть продан на законных основаниях. Таким образом, эффективный корпус с защитой от электромагнитных помех - это не роскошь, а обязательный элемент функциональной целостности, надежности работы и доступа на рынок.

Распространенные типы экранированных корпусов для защиты от электромагнитных помех

Применение экранирования электромагнитных помех не является монолитным. Оно используется в различных масштабах, каждый из которых оптимизирован под определенный набор требований к размерам, производительности и окружающей среде.

Экранирование на уровне платы: Защита компонентов на печатной плате

Начальная линия защиты обычно находится на печатной плате (PCB). Экраны на уровне платы - это небольшие металлические корпуса, обычно называемые "банками", которые припаиваются над определенными компонентами или частями схемы. Они выполняют две функции: изолируют шумные компоненты, например, радиочастотные генераторы или высокоскоростные микропроцессоры, чтобы они не излучали помехи на плату, или экранируют очень чувствительные компоненты, например, малошумящие усилители, от окружающего шума на плате. Такие экраны обычно изготавливаются из луженой стали или медных сплавов, которые обеспечивают локальное и экономичное решение по экранированию.

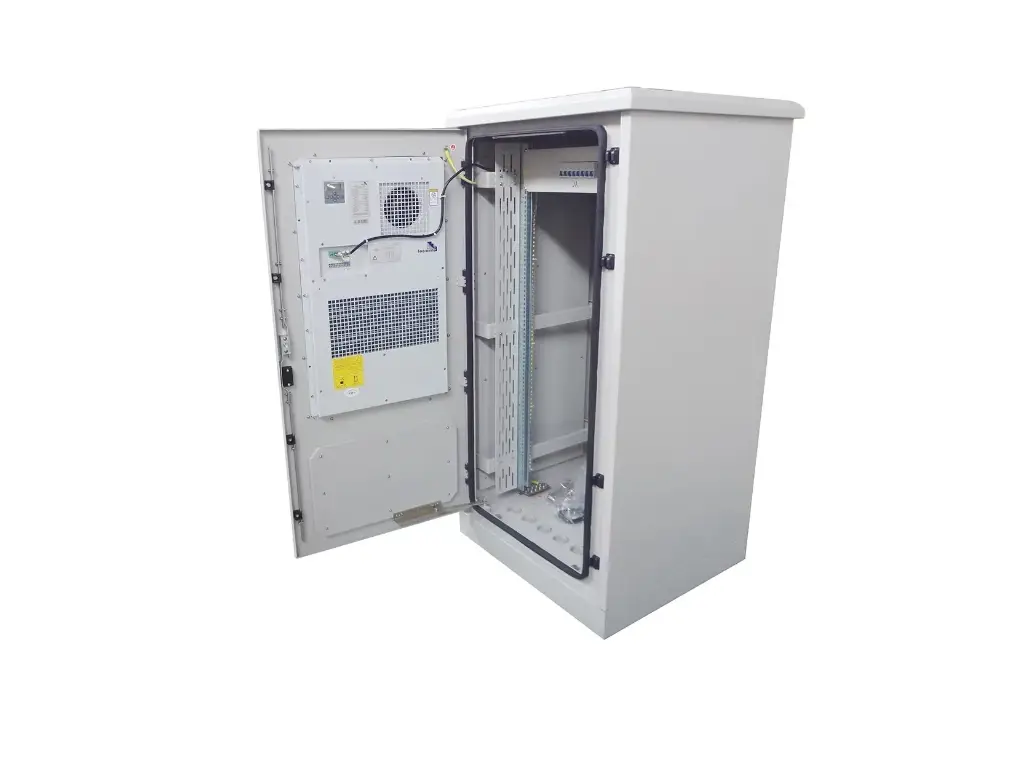

Шкафы для монтажа в стойку: Экранирование для серверов и центров обработки данных

Электронное оборудование в центрах обработки данных, телекоммуникационных узлах и испытательных лабораториях обычно размещается в стандартных шкафах для монтажа в стойку. Эти шкафы разработаны для обеспечения защиты на уровне системы в виде экранированных от ЭМИ версий. Они содержат несколько устройств, защищающих всю стойку от внешних ЭМИ, а также экранирующих суммарные излучения установленных серверов, коммутаторов и источников питания. В таких шкафах приходится искать компромисс между высокой эффективностью экранирования и более практичными соображениями, такими как терморегулирование (необходимы специальные экранированные вентиляционные отверстия) и широкий доступ к кабелям (нужны фильтрованные панели ввода/вывода).

Корпуса размером с комнату: Для испытаний и безопасных сред

Корпуса размером с комнату необходимы в тех случаях, когда требуется высочайший уровень изоляции. Это экранированные помещения для испытаний на ЭМС, также называемые безэховыми или полубезэховыми камерами, которые обеспечивают контролируемую электромагнитную обстановку, лишенную внешних сигналов окружающей среды. Это необходимо для точного измерения излучения и восприимчивости устройства. Кроме того, в правительственных, военных (SCIF) и корпоративных научно-исследовательских корпусах такие камеры используются для предотвращения электронного подслушивания путем ограждения всех внутренних электромагнитных излучений. Это сложные архитектурные сооружения, требующие специальных методов строительства для достижения полной целостности экрана.

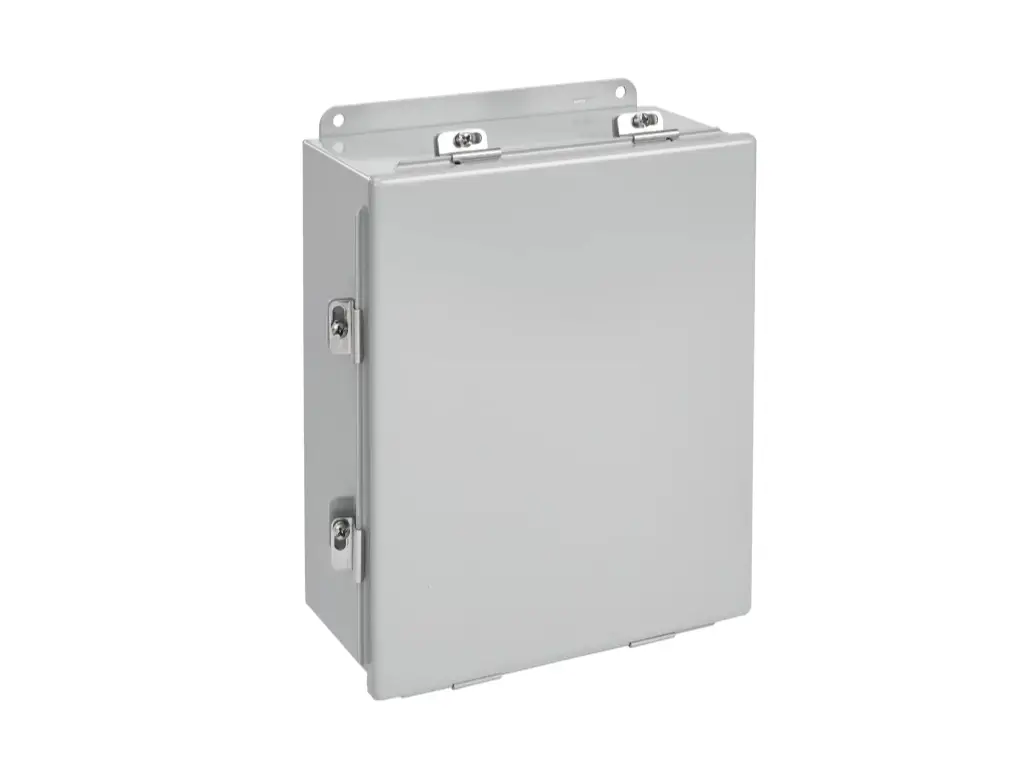

Корпуса и коробки на заказ: Для отдельных устройств

Большинство электронных устройств, включая промышленные контроллеры, автомобильные и медицинские приборы, нуждаются в корпусах, разработанных по индивидуальному заказу. Эти корпуса разрабатываются в соответствии с требованиями к размерам, дизайну и функциональности устройства. Экранированный корпус должен быть настроен таким образом, чтобы обеспечить высокий уровень защиты, а также поддерживать пользовательские интерфейсы, дисплеи, разъемы и охлаждение. Успех таких корпусов в значительной степени зависит от точности их проектирования и изготовления. Каждая деталь, включая основной корпус и панели доступа, играет роль в создании непрерывного, не нарушающего целостность проводящего экрана.

Основные принципы: Как на самом деле работают экранированные корпуса

Рабочие характеристики экранированного корпуса EMI определяются основными принципами 1электромагнетизма. Корпус представляет собой барьер, который снижает уровень электромагнитных волн двумя основными способами: отражением и поглощением.

Затухание: Ключевая метрика эффективности экранирования (SE)

Эффективность экрана выражается в эффективности экранирования (SE), которая измеряется в децибелах (дБ). SE - это отношение напряженности неэкранированного электромагнитного поля к напряженности экранированного электромагнитного поля. Шкала децибел является логарифмической, поэтому небольшое увеличение значения в дБ означает большое увеличение эффективности. Например:

Эффективность экранирования не является единой величиной; она изменяется в зависимости от частоты. Материал, хорошо работающий на низких частотах, может быть менее эффективным на высоких частотах, и наоборот. Поэтому эффективность должна быть указана в некотором диапазоне частот (например, 100 дБ от 1 МГц до 10 ГГц).

Наука об отражении и поглощении в экранировании

Когда электромагнитная волна падает на проводящую поверхность корпуса, энергия ослабляется двумя способами:

• Размышления: Когда волна проходит через воздух и попадает в проводящий металл, возникает несоответствие импеданса. Это несоответствие приводит к тому, что большая часть энергии волны отражается от поверхности. Чем более проводящий материал, тем больше несоответствие импеданса и тем эффективнее отражение. Преобладающим механизмом экранирования на низких частотах является отражение.
• Поглощение: Энергия, не отраженная волной, проходит через экранирующий материал. Проходя через проводник, она вызывает вихревые токи и преобразует электромагнитную энергию в небольшую порцию тепла. При этом энергия волны поглощается. Потери из-за поглощения пропорциональны частоте, а также толщине и магнитной проницаемости экранирующего материала. Этот механизм преобладает на высоких частотах.

Общая эффективность экранирования - это сумма потерь на отражение и поглощение (плюс небольшой вклад из-за многократных внутренних отражений).

Выбор экранирующего материала: Выбор подходящего металла для выполнения задачи

Выбор материала является основополагающим решением при проектировании корпуса, обеспечивающим баланс между эффективностью экранирования, механическими свойствами, весом и стоимостью.

Сталь и ее сплавы: Для обеспечения структурной прочности и низкочастотных характеристик

Корпуса часто изготавливают из стали, особенно из углеродистой и оцинкованной, поскольку она обладает хорошей конструкционной прочностью и относительно недорога. Ее магнитные характеристики (высокая проницаемость) позволяют ей быть особенно эффективной в поглощении низкочастотных магнитных полей, что менее эффективно для других материалов. Это делает сталь лучшим выбором для больших, конструктивно сложных корпусов, таких как стоечные шкафы, и для экранирования от помех силовых трансформаторов и крупных двигателей.

Алюминий: Легкий и экономичный высокочастотный экран

Алюминий - это, пожалуй, самый практичный материал для изготовления корпусов с защитой от электромагнитных помех. Он является хорошим проводником электричества, легкий, не подвержен коррозии и сравнительно прост в изготовлении. Он обладает высокой проводимостью и, таким образом, является очень эффективным экраном против высокочастотных электрических полей, где отражение является доминирующим механизмом экранирования. Эти характеристики сделали его материалом выбора в самых разных областях применения, таких как аэрокосмические детали, медицинское оборудование и электронные корпуса на заказ, где главными факторами являются вес и удобство изготовления.

Медь и специализированные сплавы: Для максимальной проводимости и производительности

Медь обладает наилучшей электропроводностью среди всех недрагоценных металлов, и поэтому является окончательным материалом для экранирования, особенно там, где необходимы высокие потери на отражение. Однако она тяжелее и дороже алюминия, поэтому обычно используется в тех случаях, когда к ее характеристикам предъявляются самые высокие требования. Кроме того, медные сплавы, включая бериллиевую медь (BeCu) и фосфористую бронзу, необходимы для производства высокоэффективных прокладок, пружинных пальцев и экранов разъемов, которые жизненно важны для обеспечения проводимости вдоль швов и интерфейсов.

Важнейшие конструктивные соображения для создания герметичного корпуса

Теоретические характеристики экранирующего материала реализуются только в том случае, если корпус спроектирован и собран с тщательным вниманием к деталям. Любой разрыв в проводящем пути может поставить под угрозу весь экран.

Швы и прокладки: Обеспечение непрерывного проводящего пути

Корпус практически никогда не является единым цельным элементом; он представляет собой комбинацию панелей, дверей и крышек. Стыки между этими частями являются возможными местами утечки. Для обеспечения эффективности необходимо, чтобы через эти швы проходил непрерывный электрический путь с низким импедансом. Для этого используются токопроводящие прокладки EMI. Эти прокладки состоят из таких материалов, как проводящие эластомеры или бериллиевая медь, и устанавливаются в швы для герметизации любых микроскопических отверстий и поддержания равномерного контакта металла с металлом для сохранения целостности проводящей оболочки.

Управление апертурами: Вентиляционные отверстия, панели ввода/вывода и дисплеи

Не существует идеально герметичного корпуса. Для охлаждения, доступа к кабелям и пользовательским интерфейсам требуются отверстия, или апертуры. Но любое отверстие может служить щелевой антенной, и через него может передаваться ЭМИ. Эффективность экранирования отверстия зависит от его наибольшего линейного размера, а не от общей площади. Длинное узкое отверстие является гораздо большим излучателем ЭМИ, чем круглое отверстие того же размера.

• Вентиляционные отверстия: Сотовые вентиляционные отверстия используются для обеспечения воздушного потока без экранирования. Их конструкция представляет собой волноводную решетку, которая подавляет электромагнитные волны на определенной частоте среза.
• ВВОД/ВЫВОД Панели: Кабели, входящие и выходящие из шкафа, должны проходить через фильтрованные разъемы или специальные панели ввода/вывода, которые заземляют экран кабеля на шасси шкафа. Фильтры EMI необходимы для предотвращения кондуктивных помех на линиях электропередачи.
• Отображает: Отверстия дисплея должны быть закрыты прозрачным проводящим материалом, например, стеклом с покрытием из оксида индия-олова (ITO) или сеткой из тонкой проволоки, ламинированной на внутреннюю сторону смотровой панели.

Правильное заземление: Забытая основа эффективного экранирования

Заземление - очень важная и неверно понимаемая часть экранирования. Правильное заземление обеспечивает низкоомный путь для блуждающих токов, наведенных на поверхности экрана, чтобы безопасно отвести их к опорному потенциалу земли. Это исключает повторное излучение или связь захваченной энергии с защищаемой схемой. Каждая секция корпуса и экраны кабелей должны быть соединены с этой центральной точкой заземления короткими соединениями с малой индуктивностью. Хороший экран может оказаться бесполезным из-за плохого заземления.

Роль проводящих покрытий и обработки поверхности

Электропроводность поверхности корпуса имеет большое значение. Большинство металлов, в частности алюминий, имеют тенденцию образовывать изолирующий слой оксида на воздухе. Этот слой может препятствовать прокладке низкоомного маршрута в швах и местах заземления. Чтобы избежать этого, используется токопроводящая обработка поверхности. Такие виды отделки, как хроматное покрытие (химпленка), оловянное или никелевое покрытие, удаляют оксидный слой и наносят проводящую, коррозионностойкую поверхность, которая обеспечивает надежный электрический контакт и долговременное экранирование.

От чертежа к реальности: Соединяя дизайн с точным изготовлением

Теоретически идеальный проект на экране CAD бесполезен, если его нельзя изготовить в соответствии с необходимыми спецификациями. Переход от проекта к физическому, высокоэффективному корпусу полностью зависит от качества и точности процесса изготовления. Точное изготовление листового металла - это не просто производственный этап; это часть самого решения по экранированию.

• Целостность швов: Безупречно выполненные изгибы, обеспечивающие идеально плоские сопрягаемые фланцы, необходимы для создания непрерывного проводящего пути. Такая точность - единственный способ гарантировать, что прокладки EMI обеспечат полное низкоомное уплотнение без зазоров.
• Управление диафрагмой: Точность резки экранированных вентиляционных отверстий и панелей ввода/вывода напрямую связана с производительностью. Чистые, без заусенцев срезы критически важны для обеспечения того, чтобы отверстия ослабляли ЭМИ, как и предполагалось, а не создавали микроскопические вторичные излучающие элементы, которые разрушают экран.
• Заземление Надежность: Очень важно низкоомное заземление. Это полностью зависит от качества сварного шва или точного расположения токопроводящих вставок, где любой изъян может поставить под угрозу всю схему заземления.

В итоге незначительный, на первый взгляд, дефект изготовления может привести к катастрофическому разрушению защиты, сделав отличную конструкцию совершенно неэффективной и потребовав дорогостоящих доработок и повторных испытаний. Поэтому выбор партнера по прецизионному изготовлению - это не просто шаг в конце процесса; это такое же важное решение, как выбор правильного материала или принципа конструкции в самом начале.

TZR: ваш эксперт по изготовлению корпусов

Компания TZR - это не просто производитель листового металла; мы являемся надежным производственным партнером инженеров и конструкторов. Мы знаем, что в таком рабочем продукте, как корпус с защитой от электромагнитных помех, точность изготовления - это не просто услуга, а требование к производительности. Наш опыт работы в таких сложных отраслях, как автомобилестроение, медицина и возобновляемые источники энергии, позволил нам отточить навыки точной работы со сталью, алюминием и медью.

Наша приверженность делу подтверждается современными технологиями лазерной резки и гибки с ЧПУ, позволяющими нам достигать лучших в отрасли допусков ±0,02 мм. Такая точность обеспечивает безупречную плоскостность фланцев и сложные углы, необходимые для идеальной посадки прокладок и целостности экранов. Имея более 12 вариантов внутренней отделки поверхности, мы управляем всем процессом, гарантируя электропроводность. Мы активно сотрудничаем с вашей командой, обеспечивая обратную связь при проектировании производства (DfM), чтобы оптимизировать производительность и экономическую эффективность. Сотрудничество с TZR гарантирует, что целостность, заложенная в вашу конструкцию, будет обеспечена в конечном высокоэффективном продукте.

Загрузите свой CAD-файл, чтобы получить предложение и рекомендации от наших экспертов по прецизионному производству.

Валидация: Ключевые отраслевые стандарты и методы испытаний

Проверка характеристик корпуса с защитой от электромагнитных помех - это формальный процесс, регулируемый установленными промышленными стандартами и эмпирическими испытаниями.

Понимание общих стандартов

Существует несколько важных стандартов, определяющих требования к характеристикам экранирования и методы испытаний. Выбор стандарта зависит от отрасли и рынка применения.

• MIL-STD-285 / IEEE 299: Это стандартные стандарты военных испытаний США для измерения эффективности экранирования больших корпусов и помещений.
• FCC Часть 15: Эти американские нормы устанавливают ограничения на непреднамеренные излучения от электронных устройств. Часто требуется эффективное экранирование корпуса.
• Стандарты CISPR:Они являются международным эквивалентом правил FCC, опубликованных IEC, и регулируют ЭМС для продуктов, продаваемых в Европе и многих других частях мира.

Как профессионально проверяется эффективность экранирования

Эффективность экранирования измеряется эмпирически в контролируемой среде, например, в безэховой камере, чтобы изолировать тест от окружающего шума. Основная процедура включает в себя:

• Передающая антенна размещается по одну сторону экранирующего барьера, а приемная - по другую. Обе антенны подключаются к специализированному ВЧ-оборудованию (генератору сигналов и анализатору спектра).
• Измерение уровня принимаемого сигнала производится без экрана. Это базовое показание (E1).
• Устанавливается экранирующий барьер (корпус), и проводится второе измерение уровня принимаемого сигнала (E2).
• Эффективность экранирования в дБ рассчитывается как разница между двумя показаниями: SE(дБ) = E1 - E2.

Этот тест повторяется во всем требуемом частотном диапазоне, чтобы составить полный профиль характеристик корпуса.

Заключение

Одной из основных проблем современных технологий являются электромагнитные помехи, с которыми можно эффективно бороться с помощью правильно спроектированных решений. Наиболее надежным из таких решений является высокопроизводительный корпус с защитой от электромагнитных помех, который обеспечивает физическую изоляцию, необходимую электронным системам для надежной работы и гармоничного сосуществования. Однако достижение такого уровня производительности - это целостный процесс. Он требует сочетания хороших электромагнитных принципов, тщательного выбора материалов и строгого дизайна. В итоге все эти элементы собираются воедино и подтверждаются последним и самым важным фактором: точностью изготовления. Качество производства - это не второстепенная задача, а определяющий фактор, который превратит теоретический проект в совместимый, надежный и готовый к продаже продукт.
