Esplorare le classificazioni NEMA: Una guida completa a tipi, applicazioni e selezione

Introduzione

In qualsiasi ambiente industriale, commerciale o esterno, l'integrità funzionale dei componenti elettrici non è negoziabile. Il guasto precoce di un sistema critico a causa dell'ingresso di agenti ambientali, siano essi polvere, acqua o agenti corrosivi, comporta tempi di inattività inaccettabili, perdite finanziarie ed elevati rischi per la sicurezza. Il sistema di classificazione NEMA è il sistema più autorevole per ridurre questi rischi. La comprensione delle varie classificazioni degli involucri NEMA è il modo più autorevole per mitigare questi rischi.

Questa guida fornisce una discussione organizzata e approfondita degli standard NEMA. Essa intende fornire a ingegneri, specificatori e responsabili degli acquisti le informazioni accurate necessarie per specificare, utilizzare e convalidare le custodie di protezione appropriate in qualsiasi applicazione, sia per ottenere l'affidabilità operativa che per soddisfare i requisiti normativi.

Cosa sono le classificazioni NEMA?

La classificazione NEMA è una valutazione delle prestazioni della National Electrical Manufacturers Association che specifica la capacità di un involucro elettrico di proteggere i componenti interni. È come un linguaggio comune di resilienza. Classifica con precisione il grado di protezione che un involucro offre contro determinate minacce ambientali, come la polvere trasportata dall'aria, il gocciolamento di liquidi, le sostanze chimiche corrosive, i getti d'acqua ad alta pressione e l'accumulo di ghiaccio esterno.

L'importanza di questo sistema non può essere sopravvalutata. Sostituisce una terminologia vaga come resistenza alle intemperie con uno standard misurabile. Questo elimina le congetture di ingegneri, gestori di impianti e progettisti di sistemi. Offre un modo credibile per allineare le capacità certificate di un involucro ai requisiti esatti di un ambiente operativo. Questo allineamento diretto è essenziale per salvaguardare le apparecchiature di alto valore da eventuali danni, evitare costosi tempi di inattività e salvaguardare il personale. La classificazione NEMA non è una semplice etichetta, ma una promessa di prestazioni contro una serie specifica di minacce ambientali, ed è quindi una parte essenziale della progettazione elettrica sicura e duratura.

Tabella delle classificazioni NEMA: Una guida in sintesi

Per facilitare una chiara comprensione iniziale, questa tabella di classificazione NEMA riassume i livelli di protezione fondamentali e gli ambienti tipici per le classificazioni NEMA più diffuse.

Una ripartizione dettagliata dei tipi di classificazione NEMA più comuni

Sebbene questa tabella fornisca una panoramica generale, è necessario esaminare le categorie di valutazione specifiche per applicarle correttamente. Le valutazioni non sono solo incrementali, ma sono destinate a essere utilizzate in contesti operativi diversi e separati.

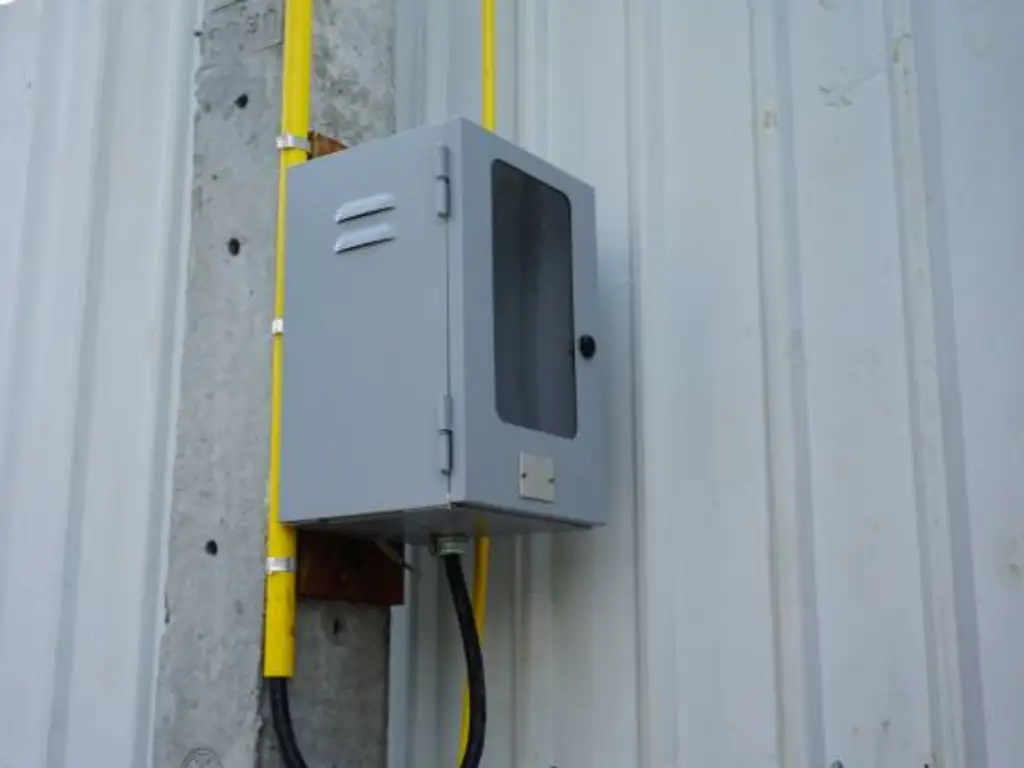

Valutazioni per interni: Dalla protezione di base alle esigenze industriali

Questa categoria di classificazioni è applicabile solo alle applicazioni non esposte alle condizioni atmosferiche esterne. Il loro scopo principale è quello di proteggere il personale dal contatto con componenti pericolosi e di proteggere le apparecchiature dai contaminanti interni.

• NEMA 1 e 2: La classificazione NEMA 1 è la forma più elementare di protezione delle custodie. È progettata per essere utilizzata in applicazioni interne pulite e asciutte, in cui l'esigenza principale è quella di impedire l'accesso a parti sotto tensione e di proteggere dall'ingresso di oggetti solidi di grandi dimensioni. La classificazione NEMA 2 offre una protezione leggermente superiore, in particolare contro le gocciolature e la condensa, ed è quindi appropriata in aree come i ripostigli in cui si può trovare una leggera umidità.
• NEMA 5: Questa classificazione viene utilizzata in ambienti interni in cui la polvere è un problema importante. Offre una maggiore protezione contro il deposito di polvere, lanugine e fibre nell'aria, ma non è completamente impermeabile alle particelle in sospensione.
• NEMA 12 e 13: Queste classificazioni rappresentano un notevole aumento della protezione interna di livello industriale. Le custodie NEMA 12 sono dotate di guarnizioni che proteggono dalla polvere in circolazione, dalla caduta di sporcizia, pelucchi e fibre, da gocciolamenti o leggeri spruzzi di liquidi non corrosivi. Il NEMA 13 estende questa protezione alle infiltrazioni e agli spruzzi di oli e refrigeranti non corrosivi ed è lo standard per ospitare i controlli in prossimità di macchine utensili e altri processi industriali che utilizzano tali fluidi. Per approfondire le differenze tra NEMA 12 e NEMA 3R, potete leggere il nostro articolo di confronto dettagliato. NEMA 12 vs NEMA 3R.

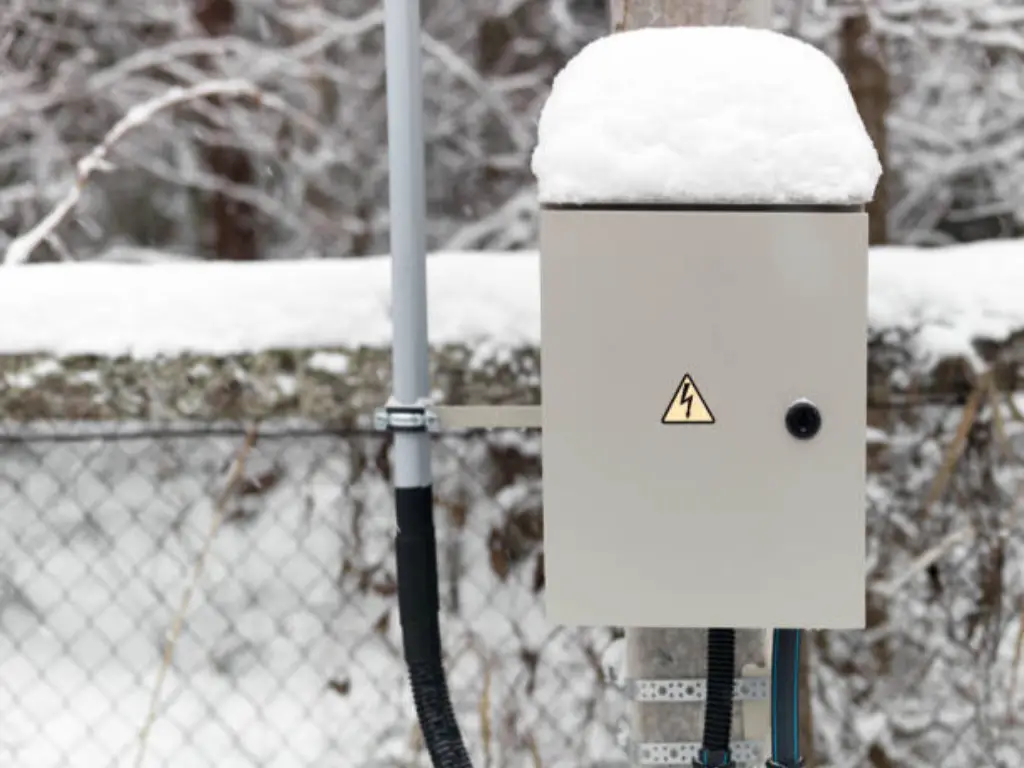

Valutazioni per esterni: Protezione contro le intemperie e gli elementi atmosferici

Gli involucri per esterni devono affrontare un insieme più ampio e dinamico di condizioni ambientali, soprattutto precipitazioni e particolato atmosferico.

• NEMA 3, 3R, 3S E 3X: Questa famiglia di classificazioni è la classificazione minima per essere considerata esterna. Un involucro NEMA 3 è resistente alla polvere soffiata dal vento, alla pioggia e al nevischio. Il più tipico NEMA 3R è anch'esso resistente alla pioggia e al nevischio, ma non fornisce protezione contro la polvere soffiata dal vento e può utilizzare griglie di ventilazione. Il NEMA 3S garantisce che i meccanismi esterni dell'involucro possano essere utilizzati anche in presenza di ghiaccio. Infine, il NEMA 3X incorpora uno strato di protezione contro la corrosione aggiuntivo rispetto al NEMA 3.

Classificazione per lavaggi e ambienti corrosivi: NEMA 4 e 4X

Si tratta di alcune delle classificazioni più robuste e più comunemente richieste per le applicazioni più esigenti. Rappresentano un notevole passo avanti in termini di efficacia di tenuta.

• NEMA 4: Questa classificazione indica un involucro a tenuta di polvere che resiste anche a forti getti d'acqua in tutte le direzioni. Questo lo rende la norma in ambienti che richiedono frequenti pulizie ad alta pressione o che sono soggetti a notevoli spruzzi d'acqua. Può essere utilizzato sia all'interno che all'esterno.
• NEMA 4X: La X in questa designazione si riferisce alla resistenza alla corrosione. Un involucro NEMA 4X offre la stessa protezione di un involucro NEMA 4, con l'ulteriore vantaggio di essere realizzato con materiali resistenti alla corrosione di agenti quali la nebbia salina, i prodotti chimici per la pulizia o gli ambienti umidi e caustici. È la soluzione definitiva per gli impianti di trattamento delle acque reflue, le strutture costiere e gli impianti di produzione di alimenti e bevande. Per ulteriori dettagli sulle differenze tra NEMA 4 e NEMA 4X, consultate l'articolo del nostro blog NEMA 4 vs NEMA 4X.

Classificazioni specializzate e sommergibili: NEMA 6 e 6P

Nelle applicazioni in cui un involucro è parzialmente o totalmente sommerso, le classificazioni standard sono inadeguate. Le classificazioni NEMA 6 e 6P sono adatte a queste condizioni.

• NEMA 6: Questa classificazione conferma che la copertura è in grado di sopravvivere all'immersione temporanea in acqua fino a una profondità limitata. È applicabile in fosse, cave o altri luoghi soggetti a inondazioni occasionali.
• NEMA 6P: La P indica che l'involucro è destinato a essere immerso a tempo indeterminato. Un involucro NEMA 6P deve essere sottoposto a un test più rigoroso per verificarne l'integrità in caso di immersione per un lungo periodo di tempo, il che lo rende la scelta giusta quando si tratta di pozzetti, volte sotto il livello del mare e altri luoghi in cui l'immersione è un evento frequente o a lungo termine.

Classificazioni per aree pericolose (classificate): NEMA 7, 8, 9 E 10

Questa serie di valutazioni non ha nulla da invidiare a nessun'altra. Il loro scopo principale non è quello di impedire all'ambiente di raggiungere i componenti interni, ma di impedire ai componenti interni di raggiungere l'ambiente. Sono stati realizzati per essere utilizzati in applicazioni antideflagranti in cui un evento elettrico interno, come una scintilla, deve essere contenuto per evitare l'accensione dei gas, delle polveri o delle fibre infiammabili circostanti.

• NEMA 7 E 8: Queste classificazioni sono utilizzate nelle aree pericolose classificate come Classe I (gas o vapori infiammabili). Un involucro NEMA 7 viene utilizzato all'interno, mentre un involucro NEMA 8 può essere utilizzato all'interno o all'esterno.
• NEMA 9: Questa classificazione viene utilizzata nelle aree pericolose di Classe II, caratterizzate dalla presenza di polvere combustibile.
• NEMA 10: Si tratta di una valutazione molto specifica, utilizzata per soddisfare le esigenze della Mine Safety and Health Administration (MSHA) nelle applicazioni minerarie.

Le specifiche di questi involucri sono strettamente regolamentate e devono essere realizzate in conformità al National Electrical Code (NEC) e ad altri standard di sicurezza.

Classificazioni NEMA vs. IP: Capire le principali differenze

Mentre il NEMA è lo standard dominante in Nord America, il sistema di classificazione IP (Ingress Protection) della Commissione Elettrotecnica Internazionale è utilizzato a livello mondiale. I due sistemi non sono direttamente intercambiabili, anche se esistono delle equivalenze generali. La tabella seguente fornisce un confronto approssimativo:

La distinzione principale è che gli standard NEMA tendono ad essere più generali, coprendo prove di corrosione, congelamento e luoghi pericolosi che non sono coperti dal sistema IP. Di conseguenza, lo standard necessario deve essere sempre definito in base alla posizione geografica del progetto e alle normative che lo regolano.

Come scegliere la classificazione NEMA perfetta per la vostra applicazione

La scelta di una classificazione NEMA dovrebbe essere una procedura metodica che prevede un esame approfondito dell'ambiente operativo previsto. Una specifica sbagliata può portare a un guasto precoce dell'apparecchiatura (sottospecifica) o a uno spreco di denaro (sovraspecifica). Aderire a questo processo sistematico

• Identificare la posizione: La prima cosa da fare è stabilire se la copertura sarà collocata all'interno o all'esterno. Questo è il bivio principale dell'albero decisionale.
• Valutare l'esposizione all'acqua: Misurare il tipo e l'entità del rischio di ingresso dell'acqua. Sarà sottoposto a gocciolamenti leggeri (NEMA 2), pioggia e nevischio (NEMA 3R), lavaggi ad alta pressione (NEMA 4) o immersione temporanea e prolungata (NEMA 6/6P)? Siate precisi.
• Caratterizzare i contaminanti solidi: Caratterizzare la natura del particolato aerodisperso. Il problema principale è il contatto accidentale (NEMA 1), la polvere industriale e le fibre in circolazione (NEMA 12) o è necessaria una tenuta totalmente stagna alla polvere (NEMA 4)?
• Identificare gli agenti chimici e corrosivi: Identificare se l'involucro sarà esposto a oli e refrigeranti (NEMA 13) o ad agenti corrosivi più aggressivi come sale, acidi o soluzioni di pulizia. Gli elementi corrosivi presenti sono una buona ragione per avere una classificazione NEMA 4X.
• Tenere conto delle condizioni di pericolo: Nel caso in cui nell'ambiente di installazione siano presenti gas, vapori o polveri combustibili infiammabili, tutte le classificazioni non pericolose sono immediatamente inadeguate. La scelta deve quindi basarsi sulle classificazioni NEMA 7, 8 o 9, rigorosamente in conformità alle classificazioni NEC dei particolari materiali pericolosi coinvolti.

Oltre l'etichetta: Cosa rende un involucro veramente conforme alle norme NEMA?

La classificazione NEMA non è un'etichetta, ma una garanzia di prestazioni che si ottiene grazie a una fabbricazione a regola d'arte. Conoscere lo standard è una cosa, ma renderlo un prodotto fisico stabile è un'altra, e sono importanti tre aree chiave che non figurano sulla scheda tecnica.

• Il primo è la scelta corretta dei materiali: Un ambiente costiero o chimico, ad esempio, richiede l'acciaio inossidabile di tipo 316 per essere veramente conforme alla normativa NEMA 4X. La scelta di un grado inferiore non è un risparmio economico, ma un punto di rottura in futuro Un fabbricante specializzato vi assisterà in questa selezione per garantire una resistenza alla corrosione a lungo termine.
• Il secondo è la personalizzazione mirata: Le custodie standard non sempre si adattano allo spazio o possono comportare una rischiosa foratura in loco dei controlli e dei condotti, che può annullare immediatamente la classificazione NEMA e le valutazioni della custodia. La fabbricazione su misura elimina questo problema, fornendo custodie con dimensioni precise e aperture tagliate in fabbrica. Questo garantisce un adattamento perfetto e mantiene l'integrità della tenuta fin dal primo giorno.
• Precisione Produzione: Infine, la produzione di precisione rende la classificazione una realtà. La distinzione tra una semplice scatola e un involucro impermeabile NEMA 4 sta nella costruzione, dove la saldatura continua (al contrario delle semplici saldature) viene utilizzata per creare una barriera impenetrabile contro l'acqua ad alta pressione. La qualità della saldatura, il tipo di guarnizione utilizzata e la solidità della ferramenta sono importanti per tenere lontani gli elementi. Inoltre, il taglio laser e la punzonatura CNC sono utilizzati per garantire un'elevata precisione dei fori e dei contorni dell'involucro, mentre i processi di piegatura e formatura sono utilizzati per garantire che i bordi rientrino in tolleranze ristrette, il che assicura che i componenti di tenuta si adattino perfettamente. Queste procedure minuziose contribuiscono anche a rendere l'involucro strutturalmente solido, con elevati standard di resistenza all'acqua e di durata.

Questi sono i componenti - scienza dei materiali, personalizzazione che elimina i rischi e qualità di produzione - che rendono significativa la classificazione NEMA e che garantiscono che i vostri beni siano effettivamente salvaguardati.

TZR: il vostro partner per le custodie personalizzate conformi alla normativa NEMA

In qualità di partner produttivo di fiducia per i leader dei settori automobilistico, medicale e delle energie rinnovabili, TZR fornisce custodie conformi alla normativa NEMA costruite su una base di precisione, esperienza e qualità comprovata.

• Produzione Precisione: Sfruttiamo tecniche avanzate come il taglio laser e la piegatura di precisione per ottenere tolleranze fino a ±0,02 mm. Questo livello di accuratezza è fondamentale per una costruzione impeccabile e per le tenute perfette richieste dalla conformità NEMA di alto livello.
• Competenza sui materiali: I nostri ingegneri, con oltre dieci anni di esperienza, vi guidano nella scelta del materiale ideale, dall'acciaio inossidabile all'alluminio, per bilanciare prestazioni, costi e requisiti specifici della vostra classificazione NEMA. Per applicazioni uniche, siamo anche in grado di procurare materiali speciali per soddisfare i requisiti esatti del vostro progetto.
• Esperto DfM Supporto: Il nostro supporto inizia prima della produzione. Il nostro team Design for Manufacturability (DfM), che comprende artigiani con oltre 30 anni di esperienza, collabora con voi per analizzare e ottimizzare il vostro progetto in termini di affidabilità ed efficienza.
• Qualità convalidata: Il nostro impegno è confermato da un rigoroso sistema di controllo della qualità conforme alle norme ISO 9000 e da un tasso di accettazione dei prodotti pari a 98%, che garantiscono la conformità dei vostri involucri personalizzati agli standard globali e alle prestazioni specificate.

Con TZR non vi limitate a procurarvi un involucro, ma vi rivolgete a un team di esperti dedicato a garantire la protezione dei vostri beni critici senza compromessi. Non siete sicuri di quale custodia NEMA sia perfetta per il vostro progetto? Contattate oggi stesso il team di ingegneri esperti di TZR per una consulenza tecnica gratuita e lasciate che vi aiutiamo a trovare la soluzione ideale!

Conclusione

Il sistema di classificazione NEMA è uno strumento necessario per la sicurezza, l'affidabilità e la longevità dei sistemi elettrici. La sua struttura è razionale ed esaustiva e fornisce una classificazione particolare di quasi tutti i possibili ambienti operativi, comprese le aree interne pulite e le aree industriali corrosive e pericolose. L'efficacia del sistema, tuttavia, risiede unicamente nel suo corretto utilizzo. La chiave per un risultato di successo è un esame rigoroso dei fattori ambientali, una chiara conoscenza di ciò che comporta ogni tipo di classificazione e un senso della qualità di produzione che supporta i veri involucri classificati NEMA. Seguendo questi principi, le organizzazioni saranno in grado di proteggere le loro risorse critiche e di garantire la continuità delle operazioni.
