RF-Abschirmungsmaterialien: Ein praktischer Leitfaden für Ingenieure zur Auswahl

Einführung

Bei der Entwicklung moderner Elektronik ist die Beherrschung elektromagnetischer Störungen (EMI) keine Option, sondern eine Notwendigkeit, um funktionstüchtig zu sein und den Vorschriften zu entsprechen. Unkontrollierte EMI kann die Leistung eines Geräts beeinträchtigen oder zu dessen Ausfall führen und die Systeme in seiner Umgebung stören. Die Wahl der richtigen HF-Abschirmungsmaterialien ist daher eine wichtige technische Entscheidung, die sich direkt auf die Zuverlässigkeit der Produkte, die Zertifizierung und die Marktfähigkeit auswirkt.

Dieser Leitfaden bietet Ingenieuren einen methodischen Ansatz zur Bewältigung der Herausforderungen bei der Materialauswahl und ist damit die erste Wahl für alle, die Klarheit suchen. Er ist als praktischer Leitfaden gedacht, der von den Grundsätzen und Materialtypen über die Auswahlkriterien bis hin zu der häufig vernachlässigten Rolle der Präzisionsfertigung bei der Erzielung eines erfolgreichen Abschirmungsergebnisses reicht.

Verständnis von RF-Abschirmungsmaterialien

HF-Abschirmungsmaterial ist eine Art leitfähiges oder magnetisches Material, das zur Vermeidung oder Verringerung elektromagnetischer Felder verwendet wird. Sie sollen eine elektromagnetische Abschirmung bieten und empfindliche elektrische Schaltungen und Komponenten in elektronischen Geräten gegen externe Störungen isolieren oder sicherstellen, dass ein Gerät nicht zu viel EMI in seine Umgebung abstrahlt. Dieses Hindernis wirkt wie ein Faradayscher Käfig, ein Käfig, der elektromagnetische Energie reflektiert und aufnimmt. Die Wirksamkeit dieser Barriere hängt nicht nur von den Eigenschaften des Materials ab, sondern auch von der Form, der Verwendung und der Einbindung in das gesamte Produktdesign. Die volle Wertschätzung dieser Materialien liegt in dem Verständnis, dass sie kein separates Element sind, sondern vielmehr eine Komponente eines systemweiten Konzepts für elektromagnetische Verträglichkeit (EMV).

Eine kurze Einführung in die Funktionsweise von RF-Abschirmungsmaterialien

Der Mechanismus der HF-Abschirmung beruht auf zwei Hauptprinzipien, nämlich auf Reflexion und Absorption. Wenn eine leitfähige Oberfläche Hochfrequenzwellen oder anderen Funkwellen und elektromagnetischen Wellen ausgesetzt wird, die von Stromleitungen oder sogar Sonneneruptionen erzeugt werden, wird ein großer Teil der Energie reflektiert. Das Material ist hoch leitfähig, was zu einem Wirbelstrom auf der Oberfläche des Materials führt und ein entgegengesetztes elektromagnetisches Feld erzeugt, das einen Großteil der eintreffenden Welle auslöscht. Dies ist die vorherrschende Abschirmung der meisten hochfrequenten EMI.

Der Rest der Energie, der in das Material eindringt, wird absorbiert. Die Welle wird abgeschwächt, da die Energie der Welle in Wärme umgewandelt und beim Durchgang durch das leitende Medium abgeleitet wird. Die Tiefe des Materials und seine Skin-Tiefe, d. h. die Tiefe, in der die Feldstärke auf 1/e ihres Oberflächenwerts reduziert wurde, sind die wichtigsten Faktoren, die das Ausmaß der Absorption bestimmen. In niederfrequenten Magnetfeldern werden auch Materialien mit hoher magnetischer Permeabilität verwendet, um die magnetischen Flusslinien von den empfindlichen Bauteilen abzulenken. Eine wirksame Abschirmung ist eine, die diese Prinzipien berücksichtigt. Möchten Sie auf dieser Einführung mit einem vollständigen Leitfaden zur HF-Abschirmung aufbauen? Erforschen Sie ihn unter https://www.tzrmetal.com/rf-shielding/.

Gängige Typen von RF-Abschirmungsmaterialien

Die Auswahl eines HF-Abschirmungsmaterials beginnt mit dem Verständnis der verfügbaren Formen und ihrer beabsichtigten Anwendungen. Diese Materialien reichen von flexiblen Folien, die für bestimmte Lücken verwendet werden, bis hin zu massiven Metallstrukturen, die den Hauptschutz gegen EMI bilden.

Flexible und dichtende Lösungen: Für Nähte, Lücken und E/A-Platten

Selbst das stärkste Metallgehäuse kann durch Nähte, Löcher und E/A-Panel-Schnittstellen durchbrochen werden. Diese Diskontinuitäten sind Schlitzantennen, und die EMI kann nach innen oder außen dringen. Dichtungen und flexible Lösungen werden mit dem Ziel entwickelt, diese Schwachstellen zu beseitigen. Leitfähige Elastomere (in der Regel auf der Basis von Silikon- oder Fluorsilikonelastomeren) und Drahtgeflechtdichtungen, Berylliumkupfer-Fingerlinge und leitfähige Gewebe über Schaumstoff gehören alle zu dieser Kategorie von Dichtungsmaterialien. Sie dienen dazu, Öffnungen abzudichten und einen kontinuierlichen, niederohmigen Leitweg zwischen den zueinander passenden Oberflächen zu schaffen, was für die Aufrechterhaltung der Signalintegrität entscheidend ist. Die Entscheidung basiert auf der erforderlichen Druckkraft, den Anforderungen an die Abdichtung gegen Umwelteinflüsse (Schutz vor Staub oder Feuchtigkeit), der Geometrie der Schnittstelle und Produktionstechniken wie dem FIP-Dichtungsauftrag (Form-in-Place).

Lösungen zur Oberflächenbeschichtung: Zur Abschirmung nicht leitfähiger Gehäuse

Wenn ein Produktgehäuse aus Gründen des Gewichts, der Kosten oder der Ästhetik aus einem nicht leitfähigen Material wie Kunststoff besteht, bietet es keine eigene Abschirmung. Leitfähige Lacke und Beschichtungen sind eine Lösung, da sie eine dünne Metallschicht auf den Innenflächen des Gehäuses hinterlassen. Typische Beschichtungen sind Nickel, Kupfer oder Silber in einem Acryl- oder Urethanbindemittel, die aufgesprüht oder aufgepinselt werden. Diese Beschichtungen bilden eine dünne, leitfähige Hülle, die das Kunststoffgehäuse praktisch in einen funktionierenden Faradayschen Käfig verwandelt. Bei der Auswahl einer Beschichtung werden ihre Haftung auf dem betreffenden Kunststoffsubstrat, der benötigte Oberflächenwiderstand (Ohm/Quadrat) sowie ihre Abrieb- und Umweltbeständigkeit berücksichtigt.

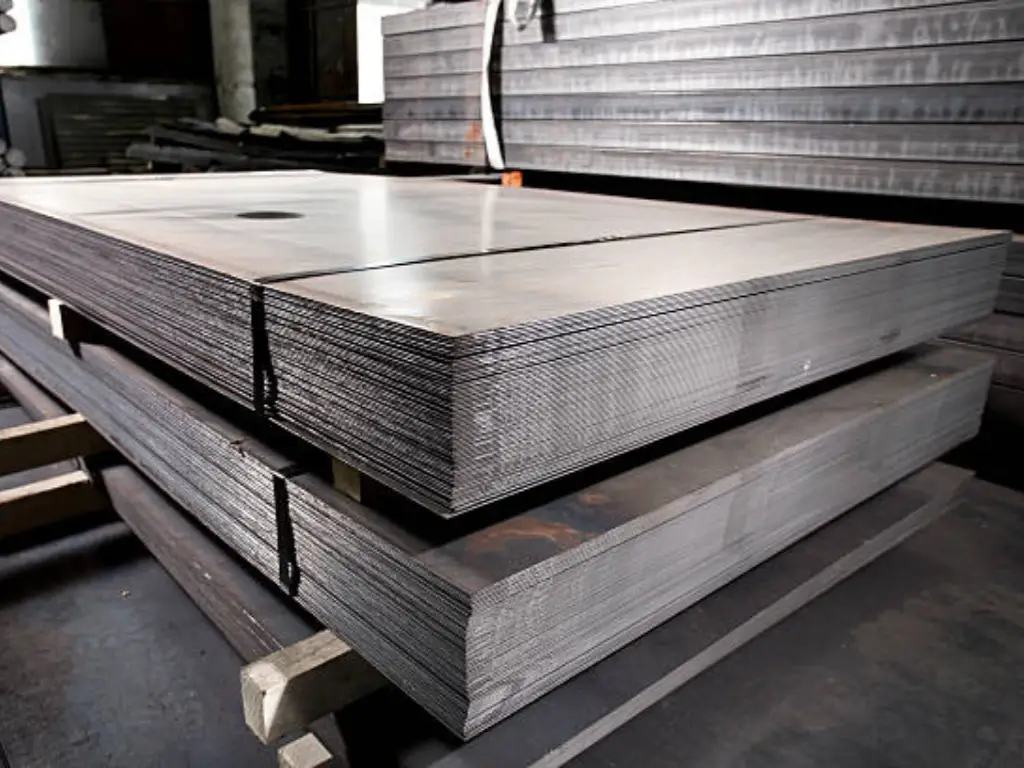

Das strukturelle Fundament: Massive Bleche und Folien

Bei den meisten leistungsstarken und kritischen Anwendungen besteht die Hauptabschirmungsstruktur aus massiven Metallblechen. Diese Materialien bieten ein hohes Maß an Abschirmungseffektivität und mechanischer Integrität. Die Herstellung dieser Bleche zu maßgeschneiderten elektronischen Gehäusen, Halterungen und Trennwänden ist der erste Schritt zur Herstellung effizienter HF-Abschirmungen. Die Auswahl des Metalls ist eine wichtige technische Entscheidung, bei der ein Kompromiss zwischen Leistung, Kosten, Gewicht und Herstellbarkeit gefunden werden muss.

Stahl

Gestellmontierte Geräte, große Metallgehäuse und andere Anwendungen, bei denen strukturelle Festigkeit und niedrige Kosten von größter Bedeutung sind, werden häufig aus Stahl hergestellt, insbesondere aus Kohlenstoffstahl und Edelstahl. Stahl hat eine hohe Abschirmwirkung, insbesondere bei niederfrequenten Magnetfeldern, da er ferromagnetisch ist. Sein größter Nachteil ist jedoch, dass er sehr schwer und korrosionsanfällig ist und unter Umständen eine Schutzbeschichtung wie Verzinkung oder Verzinnung erfordert, um eine langfristige Leitfähigkeit zu gewährleisten.

Aluminium

Aluminium wird aufgrund seiner hohen Leitfähigkeit, seines guten Verhältnisses von Festigkeit zu Gewicht und seiner einfachen Verarbeitung häufig verwendet. Es ist ein Nichteisenmetall, weshalb es eine gute Abschirmung gegen hochfrequente, flächige EMI darstellt. Verbreitet sind Legierungen wie 5052 und 6061. Rohes Aluminium ist eine gute Abschirmung, aber es entwickelt schnell eine nicht leitende Oxidschicht auf seiner Oberfläche. Eine leitfähige Oberflächenbeschichtung, z. B. eine Chromatierungsschicht oder eine leitfähige Beschichtung (z. B. Zinn oder Nickel), ist praktisch immer erforderlich, um einen niederohmigen elektrischen Kontakt an Nähten und Erdungspunkten herzustellen.

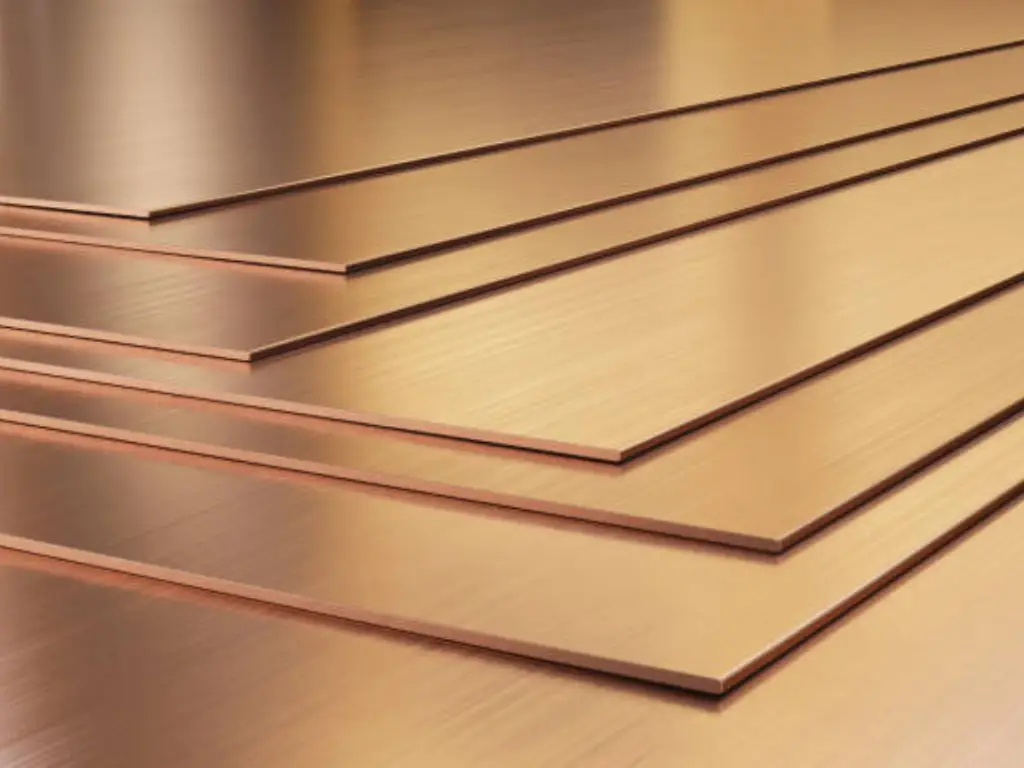

Kupfer

Kupfer ist das elektrisch leitfähigste aller gängigen Nichtedelmetalle und bietet aufgrund der Reflexion die besten Abschirmungseigenschaften. Es ist in der Regel in Form von Folien auf der Leiterplattenebene erhältlich, um Abschirmung zu bieten, Kabel zu umwickeln und in Anwendungen, bei denen maximale Leistung erforderlich ist. Kupfer ist jedoch im Vergleich zu Aluminium viel schwerer und kostspieliger. Außerdem neigt es zur Oxidation, was die Leitfähigkeit der Oberfläche im Laufe der Zeit verringern kann, so dass in den meisten Anwendungen eine Schutzschicht erforderlich ist.

Neusilber

Neusilber ist ein gängiges Abschirmungsmaterial auf Leiterplattenebene, eine Legierung aus Kupfer, Nickel und Zink, die häufig für gestanzte Dosen und Rahmen verwendet wird. Es enthält kein echtes Silber. Seine Hauptvorteile sind die hohe Korrosionsbeständigkeit und die gute Lötbarkeit, was das direkte Anbringen der Abschirmung auf einer Leiterplatte (PCB) erleichtert. Seine Leitfähigkeit ist nicht so hoch wie die von reinem Kupfer oder Aluminium, aber es bietet eine ausreichende Abschirmungsfähigkeit, um einzelne Schaltkreise und Komponenten an der Quelle zu isolieren.

Ein Blick in die Zukunft: Neue Materialien für die Abschirmung

Obwohl der derzeitige Standard die traditionellen Metalle sind, entwickelt die Materialwissenschaft die nächste Generation der EMI-Abschirmung für Anwendungen, die geringes Gewicht und Flexibilität erfordern. Einige der Bereiche, die von den F&E-Ingenieuren genau beobachtet werden, sind:

• Graphen: eine ein Atom dicke Schicht aus Kohlenstoff, die unglaublich stark ist. Seine Leitfähigkeit und Transparenz sind hoch, so dass es sich für ultradünne und flexible Abschirmungsfolien in Wearables, in der Luft- und Raumfahrt und für optische Komponenten eignet.
• Leitfähige Polymere: Dies sind leitfähige Kunststoffe, die keine metallische Beschichtung benötigen. Sie sind ein leichter, korrosionsfreier und leicht zu formender Ersatz für komplexe Gehäuse und Verkleidungen.
• MXenes: 2D-Übergangsmetallkarbide/-nitride, eine neue Materialfamilie, die eine außergewöhnliche Abschirmung (hauptsächlich durch Absorption) bietet. Labortests zeigen, dass dünne MXen-Filme herkömmliche Metalle wie Kupfer ersetzen können.

Trotz des enormen Potenzials dieser Hightech-Werkstoffe für die Zukunft sind die bewährte Leistung und die Herstellbarkeit herkömmlicher Metalllegierungen in den meisten aktuellen, skalierbaren Anwendungen nach wie vor der Standard in der Industrie.

Die Checkliste des Ingenieurs: Schlüsselkriterien für die Materialauswahl

Ein systematischer Ansatz für die Materialauswahl erfordert die Bewertung mehrerer wichtiger technischer Parameter. Diese Kriterien bilden eine Entscheidungsmatrix, die es dem Ingenieur ermöglicht, die Leistungsanforderungen mit den praktischen Zwängen in Einklang zu bringen.

Wirksamkeit der Abschirmung (SE)

Das wichtigste Leistungsmaß ist die Abschirmwirkung, die die Fähigkeit eines Materials misst, ein elektromagnetisches Feld zu absorbieren. Sie wird in Dezibel (dB) angegeben und ist das logarithmische Verhältnis zwischen der Feldstärke in Abwesenheit der Abschirmung und der Feldstärke in Anwesenheit der Abschirmung. Eine Erhöhung des SE um 20 dB entspricht einer 90-prozentigen Abnahme der Feldstärke, 40 dB entsprechen einer 99-prozentigen Abnahme, usw. Der erforderliche SE-Wert hängt von der jeweiligen Anwendung ab, z. B. von der Empfindlichkeit der internen Teile und den gesetzlichen Emissionsgrenzwerten (z. B. FCC, CISPR). In der Praxis wird dieser Wert in einem kontrollierten Testaufbau mit einem Signalgenerator zur Erzeugung eines bekannten HF-Feldes und einem Spektrumanalysator mit Antennen oder Nahfeldsonden zur genauen Messung des Unterschieds in der Feldstärke quantifiziert.

Frequenzbereich

Es gibt kein Abschirmungsmaterial, das über das gesamte elektromagnetische Spektrum hinweg gleich wirksam ist. Die Frequenz der Störung ist sehr wichtig, um die Wirksamkeit eines Materials zu bestimmen. Ein Beispiel: Stahl hat magnetische Eigenschaften, die den Einsatz bei niedrigen Frequenzen (kHz-Bereich) ermöglichen, während Aluminium eine hohe Leitfähigkeit aufweist, die den Einsatz bei hohen Frequenzen (MHz- und GHz-Bereich) ermöglicht. Um die Art des zu verwendenden Materials und die Dicke zu bestimmen, sollte der Ingenieur die abzuschirmende Frequenz oder den Frequenzbereich festlegen.

Physikalische Eigenschaften

Die mechanischen und physikalischen Eigenschaften eines Materials sind in der Regel ebenso wichtig wie die elektrischen Eigenschaften, da sie seine Eignung für die gewünschte Konstruktion und Produktion bestimmen.

• Leitfähigkeit: Je höher die elektrische Leitfähigkeit ist, desto größer ist die Abschirmungsleistung durch Reflexion. Dies ist einer der Hauptgründe, warum Kupfer und Aluminium in zahlreichen Anwendungen eingesetzt werden.
• Flexibilität: Flexibilität ist eine sehr wichtige Anforderung bei Anwendungen, bei denen sich Dichtungen, Umhüllungen oder Komponenten an unregelmäßige Oberflächen anpassen müssen. Hier kommen Materialien wie leitfähige Gewebe und Elastomere zum Einsatz.
• Die Dicke: Die Dicke des Materials hat eine direkte Auswirkung auf die Abschirmung, insbesondere durch Absorption. Dichtere Materialien haben eine höhere Dämpfung. Bei der Wahl der Dicke sollten Gewicht, Kosten und Formfaktor berücksichtigt werden.
• Korrosionsbeständigkeit: Das Material sollte in der Lage sein, seine leitfähigen Eigenschaften während der gesamten Lebensdauer des Produkts beizubehalten. Oxidierbare oder galvanisch korrodierende Materialien wie Rohaluminium oder Kupfer können beschichtet oder veredelt werden, um einen langfristigen, zuverlässigen elektrischen Kontakt an Nähten und Erdungspunkten zu gewährleisten.
• Adhäsion: Bei Klebebändern und Beschichtungen ist die Fähigkeit, eine starke, dauerhafte Verbindung mit dem Trägermaterial herzustellen, am wichtigsten. Mangelnde Haftung kann zu Delamination und einem katastrophalen Verlust der Abschirmungsintegrität führen.
• Gewicht: Bei tragbaren Geräten, in der Automobilindustrie und in der Luft- und Raumfahrt ist das Gewicht ein entscheidender Faktor. Hier sind leichte Materialien wie Aluminium und leitfähige Beschichtungen auf Kunststoffsubstraten im Vergleich zu schweren Materialien wie Stahl von großem Vorteil.

Ökologische Eigenschaften

Ein Material sollte in der Lage sein, der Arbeitsumgebung des Produkts standzuhalten. Dazu gehören hohe Temperaturbeständigkeit, Beständigkeit gegen Feuchtigkeit, Salznebel, Chemikalien und mechanische Vibrationen. Materialverschlechterung, Korrosion und ein mögliches Versagen der Abschirmung können durch eine Fehlanpassung an die Umgebungsbedingungen verursacht werden, die durch eine langfristige Aussetzung an die Umgebung entsteht. Ein Beispiel: Eine Dichtung, die für den Einsatz in einem Bürogebäude konzipiert ist, wird in einer maritimen Umgebung schnell versagen.

Mehr als Materialien: Warum die Qualität der Fertigung über den Erfolg der Abschirmung entscheidet

Die Wahl des richtigen Materials ist nicht der einzige Schritt. Ein System ist ein Schutzschild, und die Qualität der Herstellung und Montage dieses Systems ist oft das schwächste Glied. Ein perfekt ausgewähltes Material funktioniert auch dann nicht, wenn das von ihm geschaffene Gehäuse durch Konstruktions- oder Fertigungsfehler beschädigt wird. Nahtlücken, übermäßige Öffnungen für Kühlung oder Kabel und unsachgemäße Erdungsanschlüsse bieten alle Möglichkeiten für das Austreten von EMI, die die Abschirmungseigenschaften des verwendeten Materials vollständig neutralisieren und die Signalqualität beeinträchtigen können.

Die Theorie der Abschirmung und die mechanische Realität kreuzen sich an dem Punkt, an dem ein blankes Stück Metall in ein funktionierendes, geschlossenes Gehäuse verwandelt wird. Toleranzen, Biegeradien, die Qualität der Schweißnähte und die genaue Verwendung von Oberflächenbehandlungen sind keine Kleinigkeiten, sondern die Schlüsselelemente, die die beste Leistung und die endgültige Abschirmwirkung des Produkts bestimmen. Eine schlecht ausgeführte Naht kann eine Schlitzantenne bilden und eine schlecht ausgeführte Oberfläche kann eine hochohmige Masseverbindung bilden. Daher ist die Erfahrung des Fertigungspartners für das Abschirmungsergebnis ebenso wichtig wie das Material.

Partnerschaften mit TZR für erfolgreiche Herstellung und Abschirmung

Als Ihr Fertigungsexperte und Herstellungspartner ist TZR mehr als nur ein Metallverarbeiter. Wir arbeiten mit Ihrem Konstruktionsteam zusammen, um sicherzustellen, dass Ihr Abschirmgehäuse vom ersten Tag an sowohl für die Funktion als auch für die Herstellbarkeit optimiert ist. Wir sind auf Materialien wie Stahl, Aluminium und Kupfer spezialisiert und unterstützen führende Branchen von der Automobilindustrie bis hin zu medizinischen Geräten.

Unser Wert beginnt bereits in der entscheidenden Entwurfsphase. Das engagierte TZR-Team für Design for Manufacturability (DfM), das sich aus erfahrenen Fachleuten zusammensetzt, bietet eine schnelle Analyse Ihres Designs. Wir bieten Expertenempfehlungen zur Optimierung von Nähten, Biegeradien und Materialauswahl, um die Abschirmwirkung zu verbessern und die Kosten zu senken.

Dieser strategische Beitrag wird durch eine hochmoderne Ausführung gestützt. Unsere fortschrittlichen Laserschneide- und CNC-Biegeverfahren erreichen Präzisionstoleranzen von bis zu ±0,02 mm - eine physikalische Garantie für die Integrität der Abschirmung. Als Anbieter von Komplettlösungen verwalten wir den gesamten Arbeitsablauf, von der Herstellung bis hin zu einer unserer 12 internen Oberflächenbehandlungsoptionen, die für die Leitfähigkeit entscheidend sind. Jedes Bauteil wird im Rahmen von Zwischen- und Endkontrollen auf die Einhaltung der ISO-Normen hin überprüft und unterstützt Sie bei der Erlangung der für Ihr Produkt erforderlichen Zertifizierungen.

Haben Sie einen Entwurf zur Prüfung fertig? Senden Sie Ihre CAD-Dateien noch heute an unser Team für eine umfassende Herstellbarkeitsanalyse.

Praktische Anwendungen von RF-Abschirmungsmaterialien in verschiedenen Branchen

Die Prinzipien der HF-Abschirmung werden in praktisch allen Branchen eingesetzt, die Elektronik verwenden.

• Elektronik-Gehäuse: In der Unterhaltungselektronik und in der kommerziellen Elektronik, z. B. in Netzwerkservern und medizinischen Diagnosegeräten, sind maßgeschneiderte Aluminium- oder Stahlgehäuse die Hauptabschirmung. Sie werden in der Regel durch leitfähige Dichtungen an Zugangstafeln und E/A-Anschlüssen ergänzt, um eine vollständige Systemintegrität zu gewährleisten.
• Medizin und Gesundheitswesen: Die HF-Abschirmung ist bei medizinischen Geräten sowohl für die Patientensicherheit als auch für die Diagnosegenauigkeit von wesentlicher Bedeutung. Sie schirmt sehr empfindliche Geräte wie EEG- und EKG-Geräte gegen Störungen ab, die Daten verfälschen könnten. Das bekannteste Beispiel ist der MRT-Raum (Magnetresonanztomographie), der im Grunde genommen ein raumgroßer Faradayscher Käfig ist. Diese Abschirmung trägt dazu bei, Verzerrungen des MRT-Bildes durch externe HF-Störungen zu vermeiden und die starken elektromagnetischen Felder, die das Gerät selbst erzeugt, einzudämmen.
• Militär und Luft- und Raumfahrt: Die Abschirmung dieser sensiblen Avionik- und Kommunikationssysteme wird in unternehmenskritischen Bereichen zum Schutz vor feindlicher EMI und zur Gewährleistung der TEMPEST-Konformität eingesetzt, um Abhörmaßnahmen zu verhindern. Die Anwendungen erfordern hochleistungsfähige Materialien und eine robuste Fertigung, die unter Umständen eine spezielle Beschichtung und umfangreiche Tests erfordert.
• Rechenzentren und Serverräume: Die Abschirmung von Rechenzentren erfolgt sowohl auf der Ebene der Racks als auch der Räume. Einzelne Serverschränke sind ebenfalls geschlossene Strukturen, und in Hochsicherheitsumgebungen kann ein Raum mit Metall und speziellen Türen umschlossen werden, um Datenlecks zu vermeiden und externe Angriffe wie elektromagnetische Impulse (EMP) zu verhindern.
• Kfz-Elektronik: Das Fahrzeug der heutigen Zeit ist ein komplizierter elektromagnetischer Raum. Eine Abschirmung ist notwendig, um sicherzustellen, dass Kreuzinterferenzen und externe EMI von empfindlichen elektronischen Steuergeräten (ECUs), Infotainment-Systemen und Sensoren für autonomes Fahren nicht beeinträchtigt werden, um die Funktionalität und Sicherheit zu gewährleisten.

Häufig zu vermeidende Fallstricke bei der Gestaltung der Abschirmung

• Blenden vernachlässigen: Die Abschirmung kann durch jedes Loch oder jeden Schlitz in einem Gehäuse beeinträchtigt werden. Lüftungsöffnungen, Schaufenster und Kabeleinführungen sind Antennen, die den Austritt von EMI ermöglichen. Diese sollten mit geeigneten Abschirmungslösungen abgeschirmt werden, z. B. mit wabenförmigen Lüftungspaneelen, durch die Luft strömen kann, abgeschirmten Fenstern mit leitfähigen Oberflächen oder abgeschirmten Kabeln und Anschlüssen.
• Unzulässige Erdung: Eine Abschirmung sollte über einen niederohmigen Pfad mit einer gemeinsamen Masse verbunden sein. Eine unsachgemäß installierte oder beschädigte Masseverbindung oder - noch schlimmer - überhaupt keine Masseverbindung kann dazu führen, dass die Abschirmung die eingefangene EMI-Energie nicht ableitet. Dadurch wird das gesamte Gehäuse praktisch zu einer Antenne, was das Störungsproblem in der Regel noch verschlimmert.
• Nichtberücksichtigung von Nähten und Dichtungen: Es ist ein weit verbreiteter Irrtum anzunehmen, dass zwei Metalloberflächen, die sich einfach berühren, eine ideale elektrische Verbindung eingehen. Durch mikroskopische Lücken und nichtleitende Oxidschichten entstehen hochohmige Pfade. Hochwertige leitfähige Dichtungen sind an allen abnehmbaren Paneelen, Deckeln und Türen erforderlich, um eine kontinuierliche, niederohmige Abdichtung über den gesamten Umfang zu gewährleisten.
• Fertigstellung der PCB Vor der Klausur: Es ist ein fataler Fehler, das endgültige PCB-Layout festzulegen, bevor man sich Gedanken über das mechanische Design des Gehäuses macht. Dieses Design, bei dem die Elektronik im Vordergrund steht, zwingt das Gehäuse dazu, ein kompromittiertes Gehäuse zu sein, das um ein festes Objekt herum gebaut wird, was dazu führt, dass die Nähte ungeschickt platziert sind und kein Platz für eine solide Erdung oder Dichtung vorhanden ist. Ein strukturelles Design, bei dem das Gehäuse parallel entworfen wird, ist von Natur aus zuverlässiger und weniger kostspielig.
• Abschirmung als allgemeiner Nachgedanke: Der teuerste Fehler von allen ist, die Abschirmung als eine Designüberlegung in letzter Minute zu betrachten. Eine solche Einstellung führt zu reaktiven Flickschusterei-Lösungen wie der Verwendung von Folienbändern und Ferriten zur Korrektur von EMV-Testfehlern. Die einzige Lösung für ein optimiertes, zuverlässiges und kosteneffizientes Design besteht darin, die Anforderungen an die Abschirmung zu integrieren und bereits in den frühen Phasen der Produktentwicklung das Feedback von Experten einzuholen.

Schlussfolgerung

Die Auswahl von HF-Abschirmungsmaterial ist ein komplexes technisches Verfahren, das weit über das Datenblatt hinausgeht. Es erfordert ein Hintergrundwissen über die Prinzipien der Abschirmung, eine gründliche Kenntnis der Materialtypen und eine strenge Analyse der Leistungsanforderungen gegenüber den anwendungsspezifischen Einschränkungen. Diese Diskussion hat jedoch gezeigt, dass das Material selbst nicht nur die Hälfte der Medaille ist. Die Qualität und Präzision der physikalischen Umsetzung einer Abschirmungsstrategie entscheiden über ihren letztendlichen Erfolg. Die Leistung der anspruchsvollsten Materialien kann leicht durch Fehler bei der Herstellung und Montage beeinträchtigt werden. Ein wirksames Ergebnis hängt daher von einer organisierten Strategie ab, die die Materialauswahl mit einer professionellen Zusammenarbeit bei der Herstellung verbindet und den Entwurfswillen in ein konformes und zuverlässiges Endprodukt umsetzt.
